1156ЕУ2АТ
Микросхемы 1156ЕУ2АТ представляют собой высокочастотный ШИМ-контроллер для управления двухтактными импульсными стабилизаторами напряжения.
В состав ИС входят полумостовой выходной каскад, генератор пилообразного напряжения, источник смещения, схема блокировки от пониженного напряжения питания, источник опорного напряжения с подстройкой, широкополосный усилитель сигнала рассогласования, ШИМ-компаратор, ШИМ-защелка, фазорасщепитель, узел плавного запуска, компаратор ограничения тока и выключения, компаратор контроля значения опорного напряжения, схема управления выходными ключами.

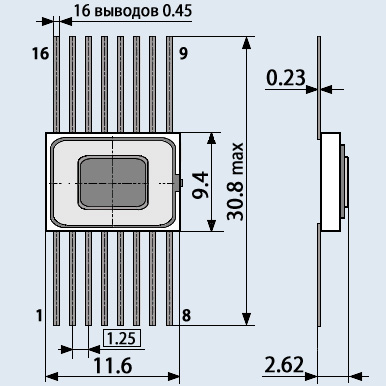

Металлокерамический корпус типа 4112.16-13.01.
Технические условия: АЕЯР.431420.007-02ТУ
