3ЛС321Б-1
Индикаторы знакосинтезирующие, фосфидогаллиевые.
Предназначены для визуальной индикации.

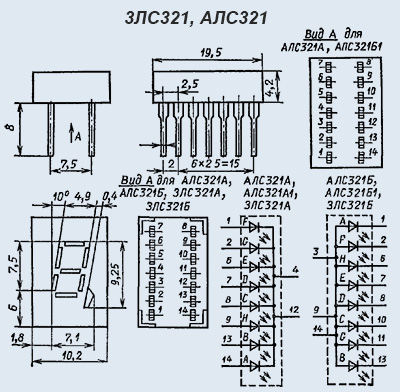

Индикаторы имеют семь сегментов и децимальную точку, излучающие свет при воздействии прямого тока.
Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку.
Выпускаются в пластмассовом корпусе.
У индикатора 3ЛС321А-1 элементы имеют общий катод, у 3ЛС321Б-1 - общий анод.
Высота знака 7,5 мм.
Масса прибора не более 2 г.
Технические условия: аА0.339.052ТУ/Д1.
Некоторые электрические и световые параметры:
- Цвет свечения: ...... желто-зеленый
- Неравномерность силы света индикатора ..... не более 3
- Постоянное прямое напряжение на элементе при Iпр=20 мА ..... не более 3,6 В.
Предельные эксплуатационные данные:
- Обратное напряжение любой формы и периодичности: ...... 5 В
- Постоянный прямой ток через элемент:
- при Т=-60..+35°С ...... 25 мА
- Рассеиваемая мощность:
- при Т=-60..+35°С ...... 720 мВт
- Температура окружающей среды ...... -60..+70°С
