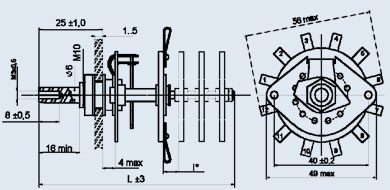

ПГК-2П12Н-К8
Переключатели галетные ПГК-2П12Н-К8 предназначены для коммутации электрических цепей постоянного тока, а также переменного тока низкой и высокой частоты.
Переключатели ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16 направлений.
Изготавливаются во всеклиматическом исполнении для умеренного и холодного климата.
Технические условия:
- для изделий с приемкой «1»: АГ0.360.204 ТУ,
- для изделий с приемкой «5»: УС0.360.059 ТУ.
Обозначение переключателей:
Примеры обозначения: ПГК-2П8Н-6А.
ПГК - переключатель галетный с керамическими платами;
2П...11П - число рабочих положений;
2Н...16Н - число направлений;
6, 8, 15 - расстояние между платами, мм;
А - ось переключателя по варианту А.
Для переключателей, имеющих ось с конической лыской, после цифры, обозначающей расстояние между платами, буквенное обозначение варианта оси отсутствует - ПГК-2П8Н-8.
