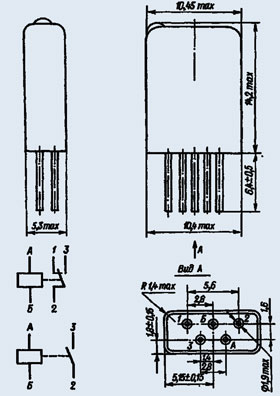

РЭК-23 РФ4.500.472-10.01
Реле РЭК-23 РФ4.500.472-10.01 герметичное, двухпозиционное, одностабильное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РЭК-23 соответствует ГОСТ 16121-86 и техническим условиям РФ4.500.472ТУ.
Технические характеристики реле РЭК-23:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 200
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности:
- между контактами, между контактами и корпусом - 70
- между обмоткой и корпусом, между обмоткой и контактами - 10
Сопротивление электрического контакта
- из материала ЗлСрМгН2-97 - 1,4 Ом,
- из материала ЗлСрМгН2-97, Зл2тв - 0,5 Ом.
Время срабатывания реле не более 3 мс.
Время отпускания не менее 2 мс.
Масса реле не более 2,5 г.
Минимальный срок службы и срок сохраняемости реле РЭК-23 при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
