РПС-32А-Т РС4.520.217-05
Реле РПС-32А-Т РС4.520.217-05 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Реле РПС-32А, РПС-32Б, РПС-32В соответствуют требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.080 ТУ.
Конструктивные данные.

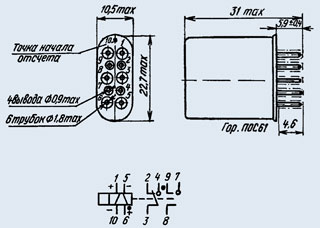

По конструкции реле РПС-32 различаются по вариантам крепления.
- Реле РПС-32А предназначено для крепления путем опайки выводов отверстиях платы и приклеиванием.
- Реле РПС-32Б для крепления с помощью угольников.
- Реле РПС-32В для крепления с помощью планки.
При подключении положительного полюса источника питания к началу обмотки, обозначенному 1, а отрицательного - к концу этой же обмотки, обозначенному 10, должно происходить замыкание контакта 3 с контактом 2 и контакта 8 с контактом 9, и соответственно при подключении положительного полюса источника питания к началу обмотки, обозначенному 6, а отрицательного - к концу этой же обмотки, обозначенному 5, должно происходить замыкание контакта 3 с контактом 4 и контакта 8 с контактом 7.
Подача напряжения другой полярности и одновременная подача напряжения на обмотки I и II не допускаются.
Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- в условиях пониженного атмосферного давления - 180
Время суммарного нахождения обмотки под напряжением при максимальной температуре 100 ч.
Скважность включения не менее 5.
Длительность импульса, подаваемого на обмотку, не менее 0,025 с.
Время срабатывания при минимальном рабочем напряжении не более 5 мс.
Сопротивление электрического контакта из материала
- ПлИ-10 - 1,5 Ом,
- из Зл999,9 - 0,25 Ом,
- из Ср999 -1 Ом.
Масса реле
- РПС-32А не более 19,5 г,
- РПС-32Б, РПС-32В - не более 20 г.
Минимальный срок службы и срок сохраняемости реле:
- в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет;
- или при хранении в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру - 6 лет;
- или при хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру - 3 года;
- или при хранении на открытой площадке, вмонтированных в аппаратуру - 3 года.
