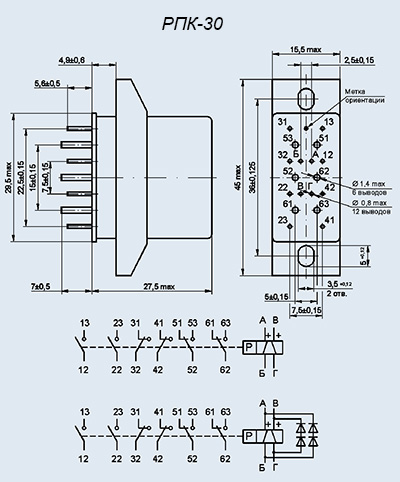

РПК-30В РВИМ.647614.002-03
Реле РПК-30В РВИМ.647614.002-03 электромагнитное низкочастотное поляризованное двустабильное, управляемое постоянным током, двумя переключающими основными контактами и четырьмя вспомогательными контактами или с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РПК30 герметичное, миниатюрное, в металлическом корпусе.
В реле исполнений РВИМ.647614.002, -01, -02, -03 четыре вспомогательных контакта представляют собой: два замыкающих и два размыкающих сигнальных контакта.
В реле исполнений РВИМ.647614.002-01, -03, -14…-21 встроены элементы для ограничения амплитуды ЭДС самоиндукции (диоды).
Выпускается в климатических исполнениях по ГОСТ 15150–69:
- УХЛ (РВИМ.647614.002, -01, -06, -07, -10, -11, -14, -15, -18, -19);
- В (РВИМ.647614.002-02, -03, -08, -09, -12, -13, -16, -17, -20, -21).
Смена температур ...... от минус 60 до плюс 125 С.
Повышенная относительная влажность воздуха ...... до 98 % при температуре не более 35 С.
Минимальный срок службы и минимальный срок сохраняемости реле ...... 20 лет.
Масса реле, не более:
- 36 г. – исполнения без фланца (РВИМ.647614.002-06, -08, -10, -12, -14, -16, -18, -20);
- 41,5 г. – исполнения с фланцем (РВИМ.647614.002, -01, -02, -03);
- 42 г. – исполнения с фланцем (РВИМ.647614.002-07, -09, -11, -13, -15, -17, -19, -21)..
Реле электромагнитное низкочастотное поляризованное РПК30 соответствуют техническим условиям РВИМ.647614.002 ТУ.
