Реле РЭС-90 ЯЛ4.550.000-30 герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.
Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РЭС-90 соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.455.013ТУ.
Технические характеристики реле РЭС-90 ЯЛ4.550.000-30:
• Ток питания обмотки ...... постоянный;
• Ток срабатывания, мА ...... 75;
• Ток отпускания, мА ...... 10,5;
• Рабочее напряжение, В ...... 7-9;
• Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) ...... 200;
- в условиях повышенной влажности ...... 10;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) ...... 20;
• Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и чехлом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при пониженном атмосферном давлении ...... 250.

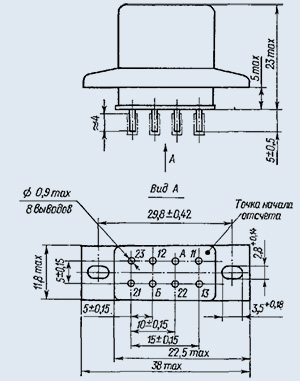

Конструктивные данные реле РЭС90:
- исполнения без элементов крепления:
- ЯЛ4.550.000, -02, -04, -06, -08, -10, -12, -14, -16, -18, -20, -22, -66…-73;
- исполнения с угольниками:
- ЯЛ4.550.000-01, -03, -05, -07, -09, -11, -13, -15, -17, -19, -21, -23, -50…-61;
- исполнения для поверхностного монтажа:
- ЯЛ4.550.000-80…-93;
- исполнения с фланцем:
- ЯЛ4.550.000-30…-43.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
