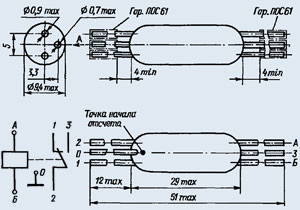

РЭС-55Б РС4.569.625-05.01
Пылебрызгозащищенные, герконовые, двухпозиционные, одностабильные реле постоянного тока предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц.
Изготавливается по РС0.456.011 ТУ, в климатическом исполнении УХЛ.

Конструктивные данные:
Реле имеет один переключающий герметичный магнитоуправляемый контакт КЭМ3.
Реле РЭС-55 конструктивно выполнено в двух вариантах:
  - РЭС-55А - с выводами, имеющими шаг координатной сетки для печатного монтажа;
  - РЭС-55Б - с выводами для объемного монтажа.

Технические характеристики реле РЭС-55Б РС4.569.625-05.01:
• Сопротивление обмотки, Ом ...... 1600-2162;
• Напряжение срабатывания, В ...... 14,2;
• Напряжение отпускания, В ...... 1,6;
• Рабочее напряжение, В ...... 24,3-29,7;
• Сопротивление изоляции между токоведущими элементами, токоведущими элементами и экраном:
   - в нормальных климатических условиях не менее ...... 500 МОм;
   - в условиях повышенной влажности не менее ...... 5 МОм;
   - при максимальной температуре не менее ...... 20 МОм;
• Электрическая прочность изоляции:
   - между токоведущими элементами, токоведущими элементами и экраном ...... 500 В;
   - между выводами контактов ...... 200 В;
• Электрическая ёмкость:
   - между контактами 1 и 2 не более ...... 5 пФ;
   - между контактами 2 и 3 не более ...... 2 пФ;
   - между обмоткой и контактом 1 не более ...... 4 пФ;
   - между обмоткой и контактом 3 не более ...... 3 пФ;
   - между экраном и контактом 1 не более ...... 5 пФ;
   - между экраном и контактом 3 не более ...... 4 пФ;
   - между экраном и обмоткой не более ...... 85 пФ;
• Скважность включения не менее ...... 5 мс;.
• Масса реле ...... 6 г.
