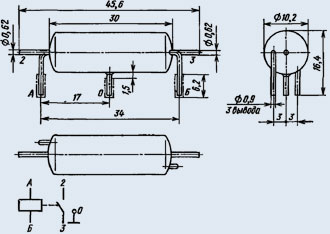

Реле РЭВ-18А РС4.569.800-03.02 неполяризованное, пылебрызгозащищенное, двухпозиционное, высокочастотное, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 100 МГц.
Реле РЭВ-18А, РЭВ-18Б соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.456.015 ТУ.
Реле выполнено с одним высокочастотным герметизированным герконом МК-17 Де4.830.00137 на одно замыкание.
Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 500
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности - 5
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
- между токоведущими элементами и корпусом, между контактами и обмоткой - 350
- между разомкнутыми контактами - 180
- в условиях повышенной влажности и при пониженном атмосферном давлении:
- между токоведущими элементами и корпусом, между контактами и обмоткой - 150
- между разомкнутыми контактами - 130
Непрерывное нахождение обмотки под напряжением - не более 50 ч.
Суммарное время нахождения обмотки под напряжением - 100 ч.
Переходное затухание сигнала между обмоткой и контактами реле варианта РЭВ18Б на частоте 20-150 кГц ориентировочно составляет 50-55 дБ, на частоте 0,15-100 мГц - 55-70 дБ.
Электрическая емкость между разомкнутыми контактами (с исключением емкости между контактами и корпусом - проходной емкости) для реле РЭВ-18А и РЭВ-18Б должна быть не более 0,5 пФ.
Электрическая емкость между одним (любым) контактом и корпусом должна быть не более
- 1,6 пФ для реле РЭВ-18А,
- 2 пФ для реле РЭВ-18Б.
Сопротивление потерь по переменному току на частоте 60 МГц на стадии поставки, хранения и эксплуатации не более 0,4 Ом.
Материал контактов - Зл999,9; Ср999,9.
Сопротивление электрического контакта 0,2 Ом.
Масса реле не более 6,5 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Реле РЭВ-18А, РЭВ-18Б соответствует требованиям ГОСТ 16121-86 и техническим условиям РС0.456.015 ТУ.
Реле выполнено с одним высокочастотным герметизированным герконом МК-17 Де4.830.00137 на одно замыкание.
Технические характеристики.
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотка обесточена) - 500
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
- в условиях повышенной влажности - 5
Испытательное переменное напряжение, В:
в нормальных климатических условиях:
- между токоведущими элементами и корпусом, между контактами и обмоткой - 350
- между разомкнутыми контактами - 180
- в условиях повышенной влажности и при пониженном атмосферном давлении:
- между токоведущими элементами и корпусом, между контактами и обмоткой - 150
- между разомкнутыми контактами - 130
Непрерывное нахождение обмотки под напряжением - не более 50 ч.
Суммарное время нахождения обмотки под напряжением - 100 ч.
Переходное затухание сигнала между обмоткой и контактами реле варианта РЭВ18Б на частоте 20-150 кГц ориентировочно составляет 50-55 дБ, на частоте 0,15-100 мГц - 55-70 дБ.
Электрическая емкость между разомкнутыми контактами (с исключением емкости между контактами и корпусом - проходной емкости) для реле РЭВ-18А и РЭВ-18Б должна быть не более 0,5 пФ.
Электрическая емкость между одним (любым) контактом и корпусом должна быть не более
- 1,6 пФ для реле РЭВ-18А,
- 2 пФ для реле РЭВ-18Б.
Сопротивление потерь по переменному току на частоте 60 МГц на стадии поставки, хранения и эксплуатации не более 0,4 Ом.
Материал контактов - Зл999,9; Ср999,9.
Сопротивление электрического контакта 0,2 Ом.
Масса реле не более 6,5 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
