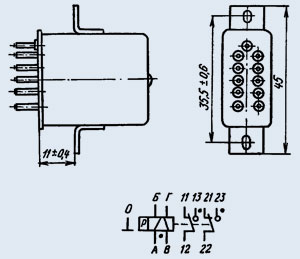

Реле РПС-42Б РС4.520.720-02 герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц.
Реле РПС-42А, РПС-42Б соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.102 ТУ.
Технические характеристики.
Ток питания - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки обмоток под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 220
Время непрерывной или суммарной работы реле при максимальной температуре 200 ч.
Длительность непрерывного пребывания обмоток под напряжением не более 60 с.
Время срабатывания не более 15 мс.
Сопротивление электрического контакта 0,38 Ом.
Материал контактов - СрМгНЦр-99.
Масса реле РПС-42А - 35 г, РПС-42Б - 38 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
Реле РПС-42А, РПС-42Б соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.452.102 ТУ.
Технические характеристики.
Ток питания - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях (обмотки обесточены) - 200
- при максимальной температуре (после выдержки обмоток под рабочим напряжением) - 20
- в условиях повышенной влажности - 10
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 220
Время непрерывной или суммарной работы реле при максимальной температуре 200 ч.
Длительность непрерывного пребывания обмоток под напряжением не более 60 с.
Время срабатывания не более 15 мс.
Сопротивление электрического контакта 0,38 Ом.
Материал контактов - СрМгНЦр-99.
Масса реле РПС-42А - 35 г, РПС-42Б - 38 г.
Минимальный срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 12 лет.
