Реле РПВ-2/7 РС4.521.955 негерметичное, высокочастотное, поляризованное, двухпозиционное, с одним переключающим контактом, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 150 МГц.
Реле РПВ-2/4, РПВ-2/7 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.452.000 ТУ.

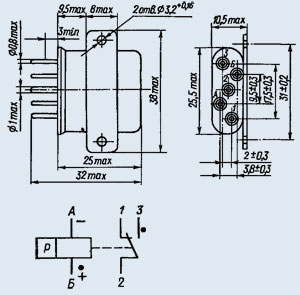

Конструктивные данные.
При подаче напряжения положительной полярности на вывод Б обмотки и напряжения отрицательной полярности на вывод А обмотки замыкаются контакты 2 и 3 и размыкаются контакты 1 и 2 у реле РПВ2/4 и РПВ2/7. При подаче на выводы обмотки А и Б напряжения обратной полярности реле РПВ2/7 не срабатывает, у реле РПВ2/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 3.
Технические характеристики реле РПВ-2/4, РПВ-2/7:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм:
в нормальных климатических условиях (обмотка обесточена) - 500
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
в условиях повышенной влажности:
- между контактами, между контактами и корпусом - 10
- между обмотками и корпусом - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 180
Электрическая емкость, пФ:
- между разомкнутыми контактами с учетом емкости между контактами и корпусом - 1
- между разомкнутыми контактами с исключением емкости между контактами и корпусом (проходной емкости), не более - 0,1
- между контактами и корпусом, не более - 2
Затухание в цепи замкнутых контактов при коммутируемой мощности от 1 до 24 Вт не более 2% пропускаемой мощности.
Масса реле не более 20 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
Реле РПВ-2/4, РПВ-2/7 соответствует требованиям ГОСТ 16121-86 и техническим условиям Бг0.452.000 ТУ.
Конструктивные данные.
При подаче напряжения положительной полярности на вывод Б обмотки и напряжения отрицательной полярности на вывод А обмотки замыкаются контакты 2 и 3 и размыкаются контакты 1 и 2 у реле РПВ2/4 и РПВ2/7. При подаче на выводы обмотки А и Б напряжения обратной полярности реле РПВ2/7 не срабатывает, у реле РПВ2/4 замыкаются контакты 1 и 2 и размыкаются контакты 2 и 3.
Технические характеристики реле РПВ-2/4, РПВ-2/7:
Ток питания обмотки - постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм:
в нормальных климатических условиях (обмотка обесточена) - 500
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20
в условиях повышенной влажности:
- между контактами, между контактами и корпусом - 10
- между обмотками и корпусом - 5
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях - 500
- в условиях повышенной влажности - 300
- при пониженном атмосферном давлении - 180
Электрическая емкость, пФ:
- между разомкнутыми контактами с учетом емкости между контактами и корпусом - 1
- между разомкнутыми контактами с исключением емкости между контактами и корпусом (проходной емкости), не более - 0,1
- между контактами и корпусом, не более - 2
Затухание в цепи замкнутых контактов при коммутируемой мощности от 1 до 24 Вт не более 2% пропускаемой мощности.
Масса реле не более 20 г.
Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) - 12 лет.
