КР1533ИЕ2
Цифровая интегральная схема транзисторной логики с диодами Шоттки серии ТТЛ.
Микросхемы КР1533ИЕ2 представляют собой 4-разрядный двоично-десятичный счетчик.
Содержат 4 триггера, срабатывающие по отрицательному фронту, а также дополнительные связи, реализующие 2 секции: счетчик-делитель на 2 и 3-разрядный счетчик делитель на 5. Для получения десятичного счетчика используется внешняя связь выхода счетчика делителя на 2 со входом 3-разрядного счетчика.
Напряжение питания: 5.0 В ± 10%.
Диапазон рабочих температур: -10...+70 °С

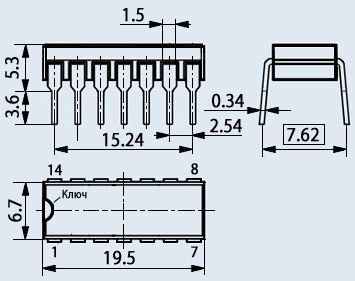

Пластмассовый корпус типа 2102Ю.14-В, масса не более 1 г.
Технические условия: бК0.348.806-41 ТУ.
