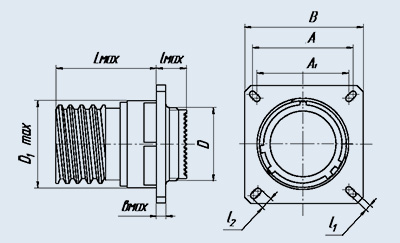

СНЦ144-13/11РО11-AWП
Соединители СНЦ144-13/11РО11-AWП электрические низкочастотные цилиндрические малогабаритные многопозиционные для объемного монтажа, предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 700 В.
Соединители СНЦ144 состоят из приборной и кабельной части.
Конструктивное исполнение: вилки и розетки, как приборные, так и кабельные. Вилки и розетки изготавливаются без кожуха, с прямым экранированным кожухом, с угловым экранированным кожухом, с кожухом экранированным под термоусаживаемую трубку.
Тип сочленения: быстродействующее резьбовое соединение с самозапирающимся замком.
Взаимозаменяемы и взаимосочленяемы с соединителями типа 8D - серии III по MIL-C-38999.
Покрытие контактов: Контакты покрыты золотом, под обжимку Ø 0,76 мм, Ø 1,02 мм, Ø 1,59 мм, Ø 2,39 мм.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении В по ГОСТ РВ 20.39.414.1.
Соединители электрические низкочастотные цилиндрические малогабаритные СНЦ144 соответствуют ЦСНК.430421.008 ТУ.

Структура условного обозначения:
СНЦ144-13/11РО11-AWП
СНЦ - Тип соединителя;
144 - Номер разработки;
13 - Количество контактов: 3,4,5,6,8,10,11,12,13,16,19,21,22,23,24,26,29,32,37,39,41,43,53,55,56,61,66,79,100,128;
11 - Условный размер корпуса: 9,11,13,15,17,19,21,23,25;
Р - Часть соединителя: В - вилка, Р - розетка;
О - Способ монтажа: О - обжимка, П - пайка;
1 - Тип хвостовика: 1 - для объёмного монтажа, 2 - для печатного монтажа;
1 - Покрытие рабочей части контактов: 1 - золото;
A - Поляризация шпонок корпуса: N - нормальное положение, A,B,C,D,E;
W - Покрытие корпусных деталей: W - оливково-зеленый кадмий, F - никель;
П - Тип корпуса: П - приборный (для крепления винтами), К - кабельный (для объёмного монтажа);
L - Размер хвостовика штыревого (гнездового) контакта: C - короткий L - длинный.
