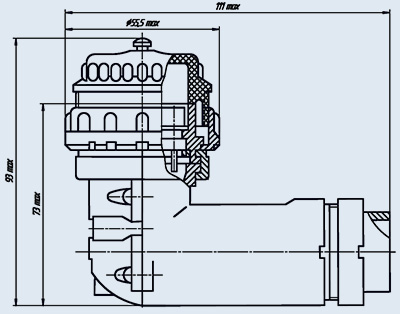

РРМ46-102-1Г8А3-В
Соединители низкочастотные цилиндрические РРМ46-102-1Г8А3-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 100 В.
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельным.
Приборная часть изготавливается без кожуха, кабельная - с прямым или угловым кожухом и фиксатором. Фиксатор в сочлененном положении соединителя стопорит накидную гайку от самоотвинчивания.
Допускается поставка вилок (розеток) кабельных без кожуха.
Сочленение резьбовое, соединители имеют многошпоночную многопозиционную поляризацию корпусов. Вилки (розетки) приборные сочленяются с розетками (вилками) кабельными только одного варианта поляризации.
Вилки приборные изготавливаются в герметичном или негерметичном исполнении.
Покрытие контактов: золото или серебро.
Соединители изготавливаются во всеклиматическом исполнении, в соответствие с техническими условиями АСЛР.434410.018 ТУ и взаимосочленяемы с соединителями РРМ46 (РРМ46Г) по ГЕ0.364.224 ТУ.
Структура условного обозначения:
РРМ46-102-1Г8А3-В
РРМ - тип соединителя;
46 - порядковый номер разработки;
Г- герметичный, отсутствие буквы негерметичный вариант;
102 - количество контактов;
1 - обозначение сочетания контактов: контакты 1 мм;
Г - часть соединителя: Ш - вилка; Г - розетка;
8 - вид корпуса и присоединяемого кожуха:
- 1 - приборная часть без кожуха;
- 6 - кабельная часть с прямым кожухом;
- 8 - кабельная часть с угловым кожухом;
А - вид покрытия контактов: А - золото; В - серебро;
3 - номер варианта углового положения поляризующих шпонок и шпоночных пазов на корпусах;
3 - наличие замка в розетке. Отсутствие цифры - наличие пружинного фиксатора накидной гайки кабельной части;
В - всеклиматическое исполнение по ГОСТ В 20.39.404.
