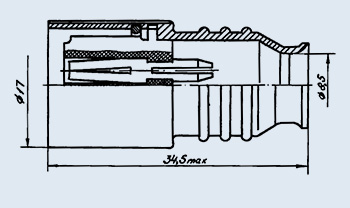

РВН1-5-2Г1
Соединители РВН1-5-2Г1 предназначены для работы в электрических цепях постоянного или переменного (частотой до 3МГц) токов, в шлемофонных гарнитурах.
Сочленение соединителей врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: обьемный, пайкой.
Фиксация сочлененного положения соединителей РВН1 обеспечивается усилием расчленения частей соединителя не менее 1,5кГс.
Покрытие контактов в соединителях РВН1 - серебро.
Соединители изготавливаются для внутреннего монтажа в климатическом исполнении: РВН1 - УХЛ.
Соединители изготавливаются в соответствии с техническими условиями:
РВН1 - ВЛ0.364.049ТУ (НКЦС.434410.107 ТУ);

Технические характеристики соединителя РВН1-5:
• Общее количество контактов ...... 5;
• Рабочий ток на контакт ...... не более 5 А;
• Максимальное рабочее напряжение ...... 200 В;
• Сопротивление изоляции в нормальных климатических условиях ...... 5000 МОм;
• Количество сочленений ...... 500;
• Минимальная наработка ...... 1000 часов;
• Интервал рабочих температур ...... от -60 до +100°С;
• Срок сохраняемости ...... 15 лет.

Структура условного обозначения:
РВН1-5-2Г1
- РВН - Тип соединителя;
- 1 - Покрытие контактов: 1, 2 - серебро, 3 - золото;
- 5 - Количество контактов;
- 2 - Обозначение сочетания контактов - условное число;
- Г - Часть соединителя: Ш - вилка, Г - розетка;
- 1 - Вид корпуса.
