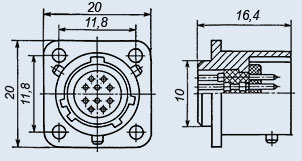

ОНЦ-БС-2-19/18-В1-1-В
Цилиндрические низкочастотные соединители ОНЦ-БС-2-19/18-В1-1-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ (АШДК434410.088ТУ).
Соединители ОНЦ-БС-1, ОНЦ-БС-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию и многопозиционную (от 1 до 20 позиций) установку изоляторов, защищающую от санкционированного сочленения.
Сочленение соединителей - байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 - золото.

Структура условного обозначения:
ОНЦ-БС-2-19/18-В1-1-В
ОНЦ-БС - тип соединителя;
2 - покрытие контактов: 1 – серебро, 2 - золото;
19 - количество контактов;
18 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.
