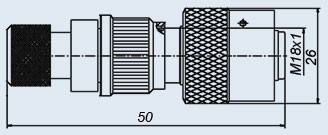

СНЦ23-10/18Р-13-В
Соединители СНЦ23-10/18Р-13-В предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В и используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0. 364.241ТУ.
Соединители состоят из двух частей: вилки и розетки.
Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29. Сочленение соединителей - байонетное.
Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.
Покрытие контактов - золото.

Структура условного обозначения:
СНЦ23-10/18Р-13-В
- СНЦ23 - тип соединителя;
- 10 - количество контактов;
- 18 - условный размер корпуса;
- В - вид корпуса: В - вилка, Р-розетка;
- 6 - конструктивное исполнение:
     - 1 - приборная часть без кожуха,
     - 2 - приборная часть с прямым кожухом,
     - 4 - приборная часть с угловым кожухом,
     - 6 - кабельная часть с прямым кожухом,
     - 8 - кабельная часть с угловым кожухом,
     - 11 - кабельная часть без кожуха,
     - 12 - приборная часть с обоймой под термоусаживаемые трубки,
     - 13 - кабельная часть с обоймой под термоусаживаемые трубки;
- А - угловое положение изолятора в корпусе вилки (при нормальном положении изолятора буквенный индекс не проставляется);
- В - всеклиматическое исполнение.
