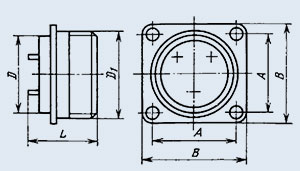

ШРГ55П23ЭШ1 вилка
Соединитель ШРГ55П23ЭШ1 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители состоят из блочной (приборной) вилки.
Блочная вилка соединителя изготавливается без патрубка или с прямым патрубком.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка.
Соединители предназначены для внутреннего и наружного монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями ГЕ0.364.108 ТУ и бР0.364.040 ТУ.

Структура условного обозначения:
ШРГ55П23ЭШ1
ШРГ - тип соединителя;
55 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка; ПК - с прямым патрубком;
23 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: Ш - вилка;
1 - обозначение сочетания контактов (условное число).
