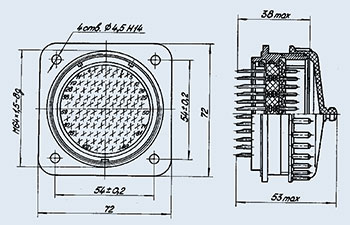

РРМ47-102-2Ш1А2-В
Соединители низкочастотные цилиндрические РРМ47-102-2Ш1А2-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 300 В с рабочим током до 3,5 А на контакт.
Соединители состоят из приборной вилки и кабельной розетки.
Приборная вилка изготавливается в герметичном или негерметичном исполнении.
Кабельная розетка (негерметичная) изготавливается с прямым или угловым кожухом, с замком или без замка.
Сочленение соединителей резьбовое, поляризация корпусов - многошпоночная, многопозиционная, вилки приборные сочленяются с розетками кабельными только одного варианта поляризации.
Покрытие контактов: золото или серебро.
Соединители изготавливаются во всеклиматическом исполнении, в соответствие с техническими условиями АСЛР.434410.024 ТУ и взаимосочленяемы с соединителями РРМ47 по ГЕ0.364.185 ТУ.
Структура условного обозначения:
РРМ47-102-2Ш1А2-В
РРМ - тип соединителя;
47 - порядковый номер разработки;
Г - герметичный, отсутствие буквы негерметичный вариант;
102 - количество контактов;
2 - обозначение сочетания контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
1 - вид корпуса и присоединяемого кожуха:
- 1 - приборная часть без кожуха;
- 6 - кабельная часть с прямым кожухом;
- 8 - кабельная часть с угловым кожухом;
А - вид покрытия контактов: А - золото; В - серебро;
2 - номер варианта углового положения поляризующих шпонок и шпоночных пазов на корпусах;
3 - наличие замка в розетке;
В - всеклиматическое исполнение.
