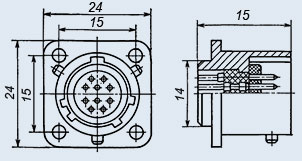

ОНЦ-БМ-1-30/14-В1-1В
Цилиндрические низкочастотные соединители ОНЦ-БМ-1-30/14-В1-1В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).
Соединители ОНЦ-БМ-1, ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки и имеют многошпоночную поляризацию и многопозиционную (от 3 до 20 позиций) установку изоляторов, защищающую от санкционированного сочленения.
Сочленение соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Покрытие контактов в соединителях: ОНЦ-БМ-1 – серебро, ОНЦ-БМ-2 – золото.

Структура условного обозначения:
ОНЦ-БМ-1-30/14-В1-1В
ОНЦ-БМ - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
30 - количество контактов;
14 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
1 - многопозиционная поляризация;
В - всеклиматическое исполнение.
