КР1156ЕУ2
Микросхемы КР1156ЕУ2 представляют собой высокочастотный ШИМ-контроллер для управления двухтактными импульсными стабилизаторами напряжения.
В состав КР1156ЕУ2 входят полумостовой выходной каскад, генератор пилообразного напряжения, источник смещения, схема блокировки от пониженного напряжения питания, источник опорного напряжения с подстройкой, широкополосный усилитель сигнала рассогласования, ШИМ-компаратор, ШИМ-защелка, фазорасщепитель, узел плавного запуска, компаратор ограничения тока и выключения, компаратор контроля значения опорного напряжения, схема управления выходными ключами.

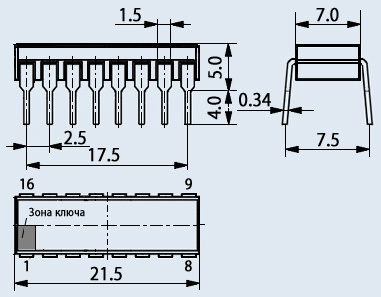

Корпус типа 2103.16-1, масса не более 2 г.
