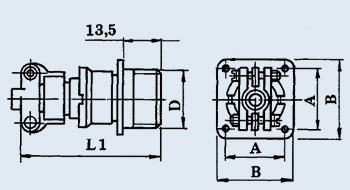

2РМГД39БПН22Ш5Е2
Вилка герметичная блочная (приборная) 2РМГД39БПН22Ш5Е2 предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В.
Вилки приборные 2РМГД сочленяются с кабельными розетками 2РМДТ, выпускаемыми по техническим условиям ГЕ0.364.126 ТУ.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Вилки изготавливаются для внутреннего монтажа, в климатическом исполнении УХЛ, в соответствии с техническими условиями ГЕ0.364.140 ТУ.
Покрытие контактов - химникель.
Метод монтажа - объемный, пайка.

Структура условного обозначения:
2РМГД39БПН22Ш5Е2
2РМГД - тип соединителя;
39 - условный размер корпуса;
Б - вид корпуса: Б - блочный (приборный);
П - вид патрубка: П - прямой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
22 - количество контактов;
Ш - часть соединителя: Ш - вилка;
5 - обозначение сочетания контактов;
Е - покрытие контактов - химникель;
2 - теплостойкость 1 - 100°С; 2 - 200°С;
Б - корпус блочный (приборный) без левой резьбы.
