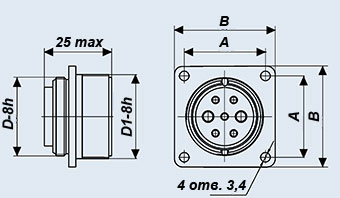

ОНЦ-РГ-09-32/33-Р1
Соединитель ОНЦ-РГ-09-32/33-Р1 цилиндрический низкочастотный малогабаритный предназначен для работы в электрических цепях постоянного и переменного токов напряжением до 500 В и частотой до 3 МГц.
Соединители ОНЦ-РГ-09 состоят из двух частей - вилки и розетки,которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - никель.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с техническими условиями бр0.364.182 ТУ.
Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть с соединителями 2РМДТ.

Структура условного обозначения:
ОНЦ-РГ-09-32/33-Р1
ОНЦ-РГ-09 - тип соединителя;
32 - количество контактов;
33 - условный размер корпуса;
Р - часть соединителя: В - вилка, Р-розетка;
Конструктивное исполнение:
1 - приборная часть без кожуха (патрубка);
2 - приборная часть неэкранированная с прямым кожухом (патрубком);
3 - приборная часть экранированная с прямым кожухом (патрубком);
7 - пластмассовое исполнение;
11 - кабельная часть без кожуха (патрубка);
12 - кабельная часть неэкранированная с прямым кожухом (патрубком);
13 - кабельная часть экранированная с прямым кожухом (патрубком);
14 - кабельная часть неэкранированная с угловым кожухом (патрубком);
15 - кабельная часть экранированная с угловым кожухом (патрубком);
17 - пластмассовое исполнение.
