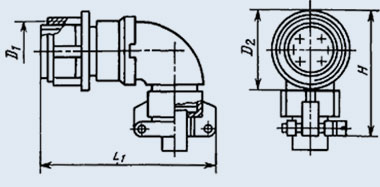

2РМДТ24КУН10Ш5А1В
Соединитель 2РМДТ24КУН10Ш5А1В цилиндрический низкочастотный малогабаритный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В.
Соединители 2РМДТ состоят из двух частей - вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - золото или серебро.
Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) при этом меняется вид концевой гайки патрубка.
Соединители 2РМДТ предназначены для внутреннего монтажа во всеклиматическом исполнении В2.1 в соответствии с техническими условиями ГЕ0.364.126 ТУ, АШДК.434410.062 ТУ.

Структура условного обозначения:
2РМДТ24КУН10Ш5А1В
2РМДТ - тип соединителя;
24 - условный размер корпуса;
К - вид корпуса: К - кабельный, Б - блочный (приборный);
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
10 - количество контактов;
Ш - часть соединителя: Ш - вилка; Г - розетка;
5 - обозначение сочетания контактов;
А - покрытие контактов: А - золото, В - серебро;
1 - теплостойкость 1 - 100°С; 2 - 200°С;
В - всеклиматическое исполнение;
Л - левая розетка (только для проходных вилок).
