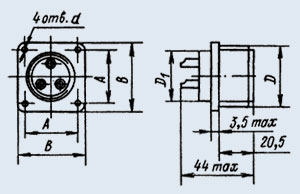

СШРГ20П3ЭШ7 вилка
Соединитель СШРГ20П3ЭШ7 цилиндрический низкочастотный герметичный предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В.
Соединители СШРГ состоят из блочной (приборной) вилки или розетки.
Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная.
Покрытие контактов - серебро.
Метод монтажа - пайка.
Соединители СШРГ изготавливаются для внутреннего монтажа в исполнении УХЛ в соответствие с техническими условиями АСЛР.434410.017ТУ (АШДК.434410.086ТУ).

Структура условного обозначения:
СШРГ20П3ЭШ7
СШРГ - тип соединителя;
20 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
3 - количество контактов;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
Ш - вид контактов: Г - розетка, Ш - вилка;
7 - обозначение сочетания контактов (условное число).

Примечание:
1. Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.
