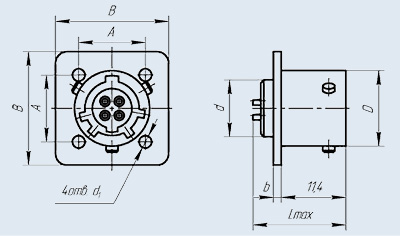

СНЦ127-32/22ВП117-3-В
Соединители цилиндрические экранированные СНЦ127-32/22ВП117-3-В предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.
Соединители состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.
Приборные вилки изготавливаются без кожуха, кабельные розетки - с прямым кожухом.
Имеют нормированную эффективность экранирования.
Сочленение соединителей - байонетное.
Покрытие контактов - серебро или золото.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями НКЦС.434410.511 ТУ (АШДК. 434410.082ТУ).
Соединители взаимосочленяемы с соединителями типов ОНЦ-БС-1(2), выпускаемых по техническим условиям НКЦС 434.410.511ТУ (бР0.364.030ТУ) (без эффективности экранирования).

Структура условного обозначения:
СНЦ127-32/22ВП117-3-В
СНЦ127 - Тип соединителя;
32 - Количество контактов;
22 - Условный размер корпуса;
В - Тип контакта: В - штыревой, Р - гнездовой;
П - Способ монтажа: П - пайка;
1 - Тип хвостовика: 1 - хвостовик контакта для объемного монтажа, 2 - хвостовик цилиндрический для печатного монтажа;
1 - Покрытие контактов: 1 - золото, 2 - серебро;
7 - Конструктивное исполнение:
    - 5 - кабельная часть с угловым кожухом и штуцером;
    - 6 - кабельная часть с прямым кожухом и штуцером;
    - 7 - приборная часть с фланцем под крепление винтами без кожуха,
    - 8 - кабельная часть с прямым кожухом;
    - 9 - приборная часть с креплением фланцевой гайкой;
3 - Многопозиционная поляризация;
В - Всеклиматическое исполнение.
