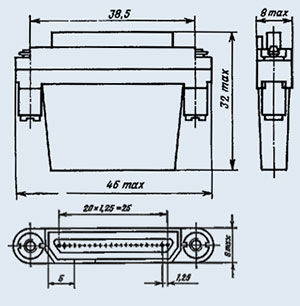

ОНП-ЖИ-8-42/46х8-В38-1В
Соединители прямоугольные ОНП-ЖИ-8 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 150 В.
Соединители состоят из кабельной вилки и приборной розетки для объемного монтажа с винтовой фиксацией сочлененного положения.
Вилка изготавливается с прямым кожухом, розетка без кожуха, устанавливаемая с внутренней или наружной стороны стенки прибора.
Отдельно, по заказу, к розеткам может поставляться кожух монтажный.
Соединители ОНП-ЖИ-8 экранированные с токопроводным покрытием корпусных деталей.
Покрытие контактов: серебро, золото.
Соединители предназначены для внутреннего монтажа в соответствии с техническими условиями АСЛР.434410.023ТУ (НКЦС.434410.124ТУ), ОС ОНП-ЖИ-8 в соответствии с техническими условиями НКЦС.434410.901ТУ.
Взаимосочленяемы с соединителями ОНП-ЖИ-8 по НЩ0.364.021ТУ и с соединителями СНПЗЗ9 по ЦСКН.430421.004ТУ, ОС СНП339 по ЦСКН.430421.020ТУ.

Структура условного обозначения:
ОНП-ЖИ-8-42/46х8-В38-3В
ОНП-ЖИ-8 - тип соединителя;
42 - количество контактов;
46х8 - условный размер (длина и ширина);
В - вид контактов: В - вилка, Р - розетка;
38 - конструктивное исполнение:
   - 23 - розетка приборная, устанавливаемая с внутренней стороны стенки прибора,
   - 29 - розетка приборная, устанавливаемая с наружной стороны стенки прибора,
   - 38 - вилка кабельная;
3 - номер позиции кодирующего элемента;
С - дополнительное обозначение только для соединителей с серебряным покрытием контактов;
В - всеклиматическое исполнение. предназначены для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов.
