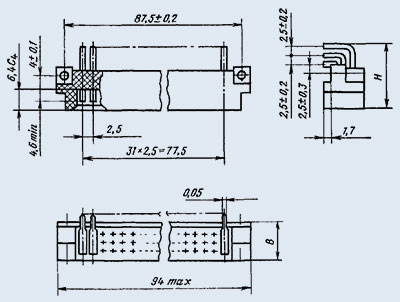

СНП58-48/94х9В-23-2-В
Соединители СНП58-48/94х9В-23-2-В предназначены для соединения и разъединения электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного токов в аппаратуре с печатным монтажом.
Соединители состоят из вилки и розетки.
Соединитель выполнен на изоляторах одного типоразмера с числом рядов 2 и 3, а различное число контактов получают изменением их расположения.
При этом каждая схема расположения контактов соответствует определенному ряду: 96, 64, 48, 32, 16.
Материал покрытия контактов - золото, серебро
Соединители устойчивы к воздействию морского тумана, плесневых грибов, инея, росы и солнечной радиации.
Соединители изготавливаются для внутреннего монтажа, во всеклиматическом исполнении, в соответствии с техническими условиями НЩ0.364.061ТУ.

Применение и эксплуатация.
Вилки соединителей СНП58 предназначены для установки и монтажа пайкой на сменной печатной плате.
Розетки соединителей СНП58 устанавливаются на монтажной плате, присоединение к проводам осуществляется методом модифицированной накрутки двух одножильных проводов с диаметром жилы 0,2...0,25 мм.
Вилки соединителей СНП58 могут сочленяться с розетками как СНП58, так и СНО63.
