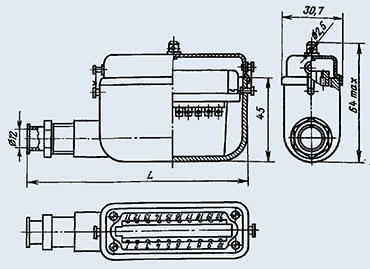

РШАГКУ-14-1
Приборно-кабельные соединители РШАГКУ-14-1 предназначены для соединения и разъединения низкочастотных низковольтных электрических цепей электро и радиотехнических устройств постоянного тока или переменного тока с частотой до 3 МГц.
Состоят из штыревой и гнездовой частей (вилка, розетка) с установкой их в корпусах и без корпусов.
Для предупреждения саморасчленения соединителей, установленных в корпусах, предусмотрены замки-скобы, фиксирующие сочлененное положение частей соединителя.
Корпуса соединителей имеют выводы для закрепления жгута проводов, расположенные по направлению сочленения частей соединителя, а также под углом и в боковом направлении выводы снабжены втулками для непосредственного закрепления жгута проводов.
Корпуса имеют от одного до трех выводов.
Соединители выпускаются с числом контактов 6, 8, 14, 20.
Для крепления кабеля в корпусе служит втулка.
Покрытие контактов серебро, олово-висмут.
Климатическое исполнение УХЛ, В. Приемка 1, 5, 9.
Технические условия: бР0.364.023 ТУ, ПЩ0.364.015 ТУ, НЩ0.364.005 ТУ.
