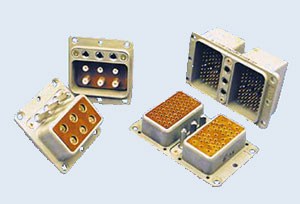

РПКМ1-67Г1-В
Соединитель прямоугольный РПКМ1-67Г1-В предназначен для работы в электрических цепях постоянного, переменного и импульсного токов.
Вилки и розетки имеют комбинированные радиочастотные и низкочастотные контакты.
Покрытие контактов: серебро.
Метод монтажа - пайка.
Соединители изготавливают во всеклиматическом исполнении В.
Технические условия: ОСТ В 11 0121-91; АВ0.364.040 ТУ.
Структура условного обозначения:
РПКМ1-67Г1-В
РПКМ1 - Тип соединителя: одинарный соединитель с серебреными контактами;
67 - Количество контактов;
Г - Вид контактов: Ш – вилка (штырь); Г – розетка (гнездо);
1 - Конструктивное исполнение:
- Вилка:
- 1 – без кожуха.
- Розетка:
- 1 – без кожуха, корпус с отверстиями для крепления кожуха;
- 3 – без кожуха, корпус без отверстий для крепления кожуха;
- 4 – с кожухом (не изготовляется);
0/1 - Дополнительное обозначение номера для радиочастотных контактов;
В - Всеклиматическое исполнение.
Примечания:
1. Количество контактов соединителей типов РПКМ1, РПКМ2 обозначается целым числом. Количество контактов соединителей типов РПКМ3, РПКМ4 (сдвоенных) обозначается дробью, в числителе которой число контактов в верхней (там, где на корпусе надпись "Верх"), а в знаменателе число контактов в нижней схеме расположения контактов. В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе условно вместо нее проставляется буква "С" (РПКМ3-С/67Ш1В).
2. Номер радиочастотных контактов указывается для схем расположения контактов, в которых предусмотрены радиочастотные контакты. В сдвоенном соединителе, если в одной из схем расположения контактов нет радиочастотных контактов ставится "0" ( РПКМ3-67/32Ш10/1В). В случае отсутствия одной из схем расположения контактов в сдвоенном соединителе вместо нее в обозначении номера радиочастотных контактов ставиться буква "С" (РПКМ3-С/32Г1С/1В).
