Д16НВ
Унифицированные низкочастотные дроссели фильтров выпрямителей Д16НВ предназначены для работы в источниках питания радиоэлектронной аппаратуры различного назначения.

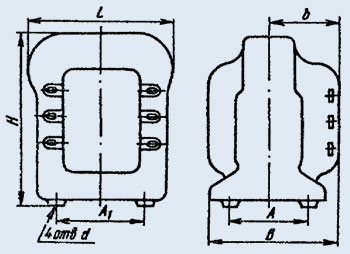

Конструктивно дроссель состоит из магнитопровода, катушки, обоймы и устройства крепления.
Дроссели изготовляются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.475.000 ТУ.
Основные технические характеристики дросселей фильтров типа Д:
• Индуктивность при номинальном токе ...... от 0,00015 до 40 Гн;
• Номинальный ток подмагничивания ...... от 0,02 до 50 А;
• Переменная составляющая ...... от 0,1 до 35 В;
• Диапазон частот ...... от 50 до 1000 Гц;
• Минимальная наработка ...... 20000 часов;
• Срок сохраняемости ...... 20 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Габаритные размеры ...... от 34х35х33 до 66х82х89 мм;
• Масса ...... от 50 до 1550 г.
