ТР272-220-400
Малогабаритные трансформаторы питания ТР272-220-400 используются в источниках вторичного электропитания радиоэлектронной аппаратуры общего и специального назначения и аппаратуры средств связи при питании от сети переменного тока напряжением 115 или 220 В и частотой 400 Гц.
Трансформаторы охватывают широкий диапазон напряжений от 1 до 355 В и токов от 0,06 до 0,84 А при номинальной мощности от 11 до 450 В*А.
Трансформаторы типа TP унифицированы по конструкции и составляют параметрический ряд, в который входит 905 типономиналов.
Трансформаторы имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединении позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Трансформаторы предназначены для эксплуатации в макроклиматических районах с тропическим (Т), тропическим сухим (ТС) и влажным (ТВ) климатом.
Технические условия: ОЮ0.471.028 ТУ.
Основные технические характеристики трансформаторов типа ТР:
• Номинальная мощность ...... от 11 до 450 В*А;
• Напряжение питания сети ...... 115; 220 В;
• Выходные напряжения ...... от 1 до 355 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,06 до 0,84 А;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

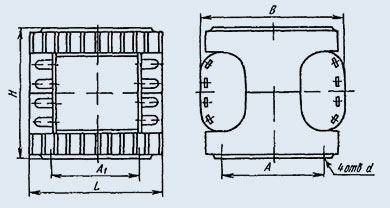

• Габаритные размеры ...... от 36х28х24 до 75х72х65 мм;
• Масса ...... от 48 до 1000 г.
