ОСМ1-0.63-220/29/29
Трансформаторы однофазные, сухие, многоцелевого назначения типа ОСМ1 мощностью 0,063 - 4,0 кВ*А напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.
Трансформаторы соответствуют требованиям ГОСТ 19294-84.
Виды климатического исполнения - У3, УХЛ3 и Т3 по ГОСТ 15150-69.
Конструкция трансформаторов разработана для установки на металлическом шасси аппаратуры или на печатных платах с креплением их винтами.
Трансформаторы мощностью 1,6; 2,5 и 4,0 кВ*А устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВ*А включительно - как на горизонтальной, так и на вертикальной плоскостях.
Технические условия: ТУ 16-717.137-83.

Основные технические характеристики трансформаторов типа ОСМ:
• Номинальная мощность ...... от 0,063 до 4,0 В*А;
• Напряжение питания сети ...... от 115 до 660 В;
• Выходные напряжения ...... от 12 до 260 В;
• Коэффициент полезного действия ...... 83-96,5 %;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

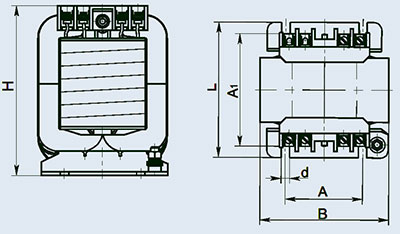

• Габаритные размеры ...... от 85х70х90 до 230х165х360 мм;
• Масса ...... от 1,24 до 36 кг.
