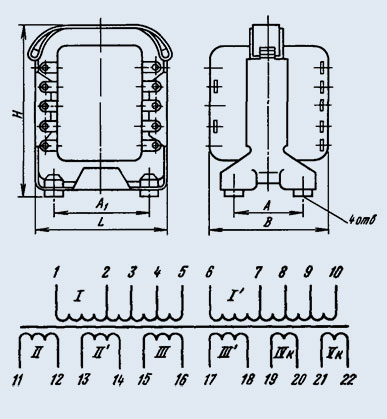

ТА11-127/220-50
Трансформаторы анодные ТА11-127/220-50 предназначены для работы в электрических источниках питания радиоэлектронной аппаратуры, изготавливаемой на электровакуумных и полупроводниковых приборах при напряжениях сети 127 и 220В частотой 50Гц.
Трансформаторы анодные типа ТА изготавливают на стержневых и броневых магнитопроводах унифицированной конструкции, мощностью от 12 до 510 В*А с выходным напряжением 28...1260 В на токи нагрузки 25...1000 мА.
Последовательным или параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.471.001 ТУ.
Основные технические характеристики трансформаторов типа ТА с частотой сети 50 Гц:
• Номинальная мощность ...... от 12 до 510 В*А;
• Напряжение питания сети, частотой 50 Гц ...... 127/220 В;
• Выходные напряжения ...... от 28 до 1260 В;
• Токи вторичных обмоток в номинальном режиме ...... от 25 до 1000 мА;
• Количество обмоток ...... от 2 до 7 шт;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 12000 часов;
• Срок сохраняемости ...... 15 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;
• Габаритные размеры ...... от 65х68х72 до 103х165х139 мм;
• Масса ...... от 750 до 7300 г.
