ТН2-127/220-50
Трансформаторы питания однофазные низковольтные накальные ТН2-127/220-50 предназначены для питания накальных цепей радиоэлектронной аппаратуры бытового и промышленного назначения, собранной на электровакуумных и полупроводниковых приборах с напряжением сети 127 и 220 В и частотой 50 Гц.
Накальные трансформаторы типа ТН в зависимости от габаритной мощности, типа магнитопровода, напряжения сети питания и климатического исполнения имеют различные габаритные и установочные размеры. Конструкция трансформаторов разработана для установки на металлическом шасси аппаратуры или на печатных платах с креплением их винтами.
Последовательным или параллельным соединением обмоток обеспечивают различные сочетания токов и напряжений.
Изготавливаются во всеклиматическом исполнении и для эксплуатации в районах с умеренно-холодным климатом по ГОСТ В 20.39.404-81.
Технические условия: ОЮ0.470.000ТУ.
Основные технические характеристики трансформаторов типа ТН с напряжением сети 127/ 220 В и частотой 50 Гц:
• Номинальная мощность ...... от 8,7 до 190 В*А;
• Напряжение питания сети ...... 127/220 В;
• Выходные напряжения ...... 5; 6.3 В;
• Токи вторичных обмоток в номинальном режиме ...... от 0,1 до 9,1 А;
• Коэффициент полезного действия ...... 70-85 %;
• Минимальная наработка ...... 10000 часов;
• Срок сохраняемости ...... 12 лет;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %;

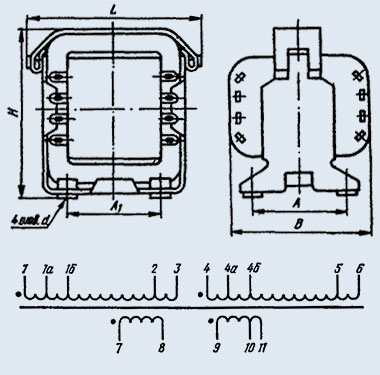

• Габаритные размеры ...... от 65х72х68 до 106х108х102 мм;
• Масса ...... от 750 до 3300 г.
