ТПП277-220-50
Трансформаторы питания малогабаритные ТПП277-220-50 применяются для питания устройств на полупроводниковых приборах от сети переменного тока напряжением 220 В и частотой 50 Гц.
Трансформаторы ТПП изготавливаются на броневых и стержневых магнитопроводах унифицированной конструкции, мощностью от 1,65 до 200 В•А.
Трансформаторы питания типа ТПП имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединениях позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.
Технические условия: ВУШК 671110.001 ТУ.

Основные технические характеристики трансформатора ТПП277-220-50:

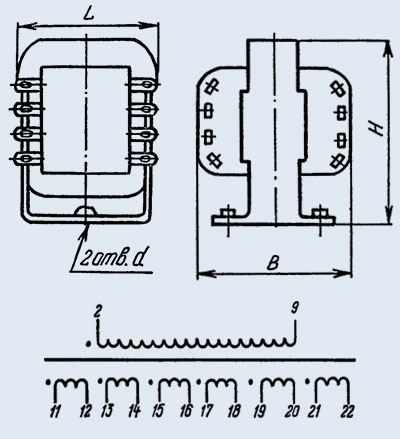

• Габаритные размеры BxHxL ...... 75х88х82 мм;
• Масса ...... 1800 г;
• Типоразмер сердечника ...... ШЛМ25х32;
• Номинальная мощность ...... 72 В*А;
• Рабочая частота ...... 50 Гц;
• Напряжение первичной обмотки ...... 220 В;
• Ток первичной обмотки ...... 0,72/0,42 А;
• Ток вторичной обмотки ...... 3,2 А;
• Напряжение вторичной обмотки:
- 11-12 ...... 5 В;
- 13-14 ...... 5 В;
- 15-16 ...... 5 В;
- 17-18 ...... 5 В;
- 19-20 ...... 1,36 В;
- 21-22 ...... 1,35 В;
• Температура окружающей среды ...... -60...+85 °С;
• Относительная влажность воздуха при температуре +40 °С ...... 98 %.
