М42303 3А
Амперметры и вольтметры М42303 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Стрелочные щитовые приборы М42303 позволяют измерять токи в пределах от 100 µА до 10 А и напряжения от 25 мВ до 750 В при непосредственном включении.
Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления.
С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом возможно расширение диапазона измерения по току до 6 kА.
С внешним добавочным сопротивлением с номинальным током 5 mA возможно расширение диапазона измерения по напряжению до 3 kV.
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.
Приборы М42303 постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы.
Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями по данным заказчика.
Нормальное положение приборов вертикальное или горизонтальное.
Приборы М42303 могут выдерживать сейсмические воздействия, эквивалентные воздействиям вибрации, с ускорением в интервале от 1,3 до 15 м/с2с частотой от 5 до 50 Гц в двух положениях.
Класс точности: 2,5; 4,0.

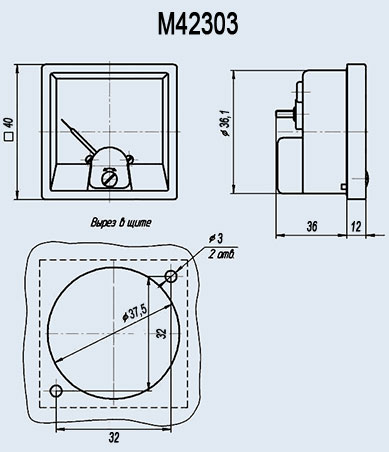

Габаритные размеры: 40х40мм.
Масса: 0,08 кг.
