М42301 250В
Амперметры и вольтметры М42301 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Щитовые стрелочные приборы М42301 позволяют измерять токи в пределах от 100 µА до 15 А и напряжения от 1 В до 600 В при непосредственном включении.
Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления.
С наружным шунтом на 75 mV возможно расширение диапазона измерения по току до 6 kА.
С внешним добавочным сопротивлением с номинальным током 5 mA возможно расширение диапазона измерения по напряжению до 3 kV.
Приборы М42301 могут изготавливаться с повышенной устойчивостью к механическим воздействиям, при заказе к обозначению приборов добавляется буква (М).
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.
Приборы постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы.
Шкалы приборов могут быть выполнены в любых единицах измерения, со специальными отметками, надписями по данным заказчика.
Нормальное положение приборов вертикальное или горизонтальное.

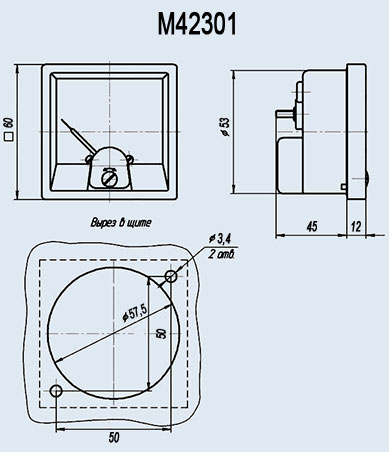

Размеры лицевой панели: 60х60 мм.
Длина шкалы: не менее 36 мм.
Класс точности: 1,5; 2,5.
Масса: 0,15 кг.
