М42101 100мА
Амперметры и вольтметры М42101 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Щитовые стрелочные приборы М42101 позволяют измерять токи в пределах от 1,5 мА до 15 А и напряжения от 0,075 В до 600 В при непосредственном включении.
Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления.
С наружным шунтом на 75 мВ и калиброванными проводами сопротивлением 0,035 Ом возможно расширение диапазона измерения по току до 6 кА.
С внешним добавочным сопротивлением с номинальным током 5 мA возможно расширение диапазона измерения по напряжению до 3 кВ.
Конструктивное исполнение корпусов обеспечивает степень защиты по лицевой панели IP50 или IP54, для токоведущих частей - IP00.
Приборы постоянного тока могут изготавливаться с нулевой отметкой в начале или в середине шкалы.
Нормальное положение приборов вертикальное или горизонтальное.
Изменение показаний прибора М42101 под влиянием внешнего магнитного поля напряженностью 400А/м не превышает ±1% для класса точности 1,5 и ±2,5% для класса точности 2,5.
Условия эксплуатации:
- температура окружающего воздуха -50...+60°С;
- относительная влажность 95% при 35°С.
Норма средней наработки до отказа приборов: 67500 ч.
Средний срок службы приборов: 12 лет.

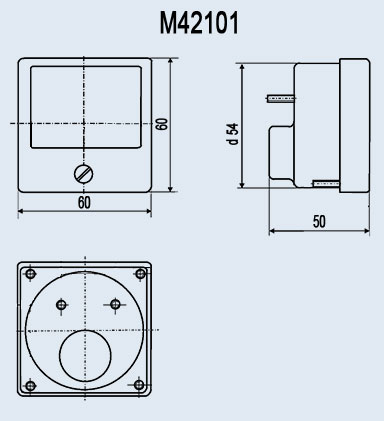

Размеры лицевой панели: 60х60 мм.
Класс точности: 1,5; 2,5.
Масса: 0,15 кг.
