М381 600В
Амперметры и вольтметры М381 предназначены для измерения силы тока или напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности.
Щитовые стрелочные приборы М381 позволяют измерять токи в пределах от 0,5 мА до 30 А и напряжения до 600 В при непосредственном включении.
Для измерений токов и напряжений, превышающих указанные пределы, применяются шунты и добавочные сопротивления.
С наружным шунтом 150 мВ и калиброванными проводами сопротивлением 0,035 Ом возможно расширение диапазона измерения по току до 30 кА.
С наружным добавочным сопротивлением возможно расширение диапазона измерения по напряжению до 15 кВ.
Предел допускаемой основной погрешности М381 на всех отметках шкалы равен ±1,5% от конечного значения диапазона измерений - для приборов с нулевой отметкой шкалы слева и от суммы конечных значений диапазона измерений для приборов с нулевой отметкой в середине шкалы.
Исполнение: пылевлагозащищенное, виброустойчивое
По устойчивости к климатическим воздействия прибор соответствует ГОСТ 22261-76.
Прибор имеет одностороннюю шкалу длинной 90 мм.
Технические условия: ТУ25-04.3577-78.
Средний срок службы приборов: 12 лет.

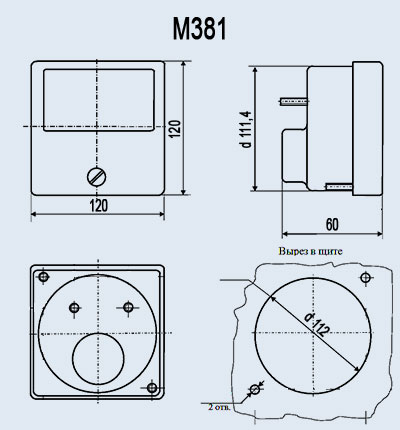

Размеры лицевой панели: 120х120 мм.
Класс точности: 1,5.
Масса: 0,4 кг.
