М2001 75А
Амперметры и вольтметры М2001 предназначены для измерения тока и напряжения в электрических цепях постоянного тока.
Щитовые приборы М2001 позволяют измерять токи в пределах от 1 мА до 10 А и напряжения до 600 В при непосредственном включении.
Для измерений токов и напряжений, превышающих указанные пределы, применяются внешние шунты и добавочные сопротивления.
С наружным шунтом на 75 мВ и калиброванными проводами КП1-4/5 возможно расширение диапазона измерения по току до 7,5 кА.
С внешним добавочным сопротивлением с номинальным током 5 мA возможно расширение диапазона измерения по напряжению до 3 кВ.
Приборы М2001 могут изготавливаться с нулевой отметкой в начале или в середине шкалы.
Нормальное положение приборов вертикальное или горизонтальное.
Условия эксплуатации:
- температура окружающего воздуха -40...+60°С;
- относительная влажность 95% при 35°С.
Технические условия: ТУ25-04-607-77
Норма средней наработки до отказа приборов: 35000 ч.
Средний срок службы приборов: 10 лет.

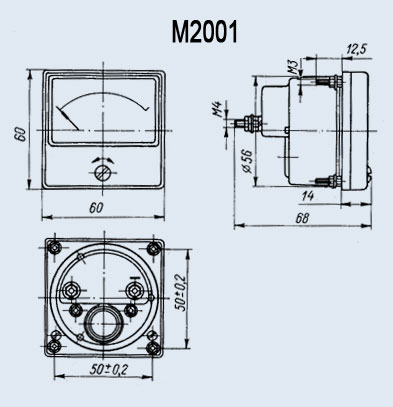

Размеры лицевой панели: 60х60 мм.
Длина шкалы: не менее 48 мм.
Класс точности: 2,5.
Масса: 0,2 кг.
