1156ЕУ2
Микросхемы 1156ЕУ2 представляют собой высокочастотный ШИМ-контроллер для управления двухтактными импульсными стабилизаторами напряжения.
В состав ИС входят полумостовой выходной каскад, генератор пилообразного напряжения, источник смещения, схема блокировки от пониженного напряжения питания, источник опорного напряжения с подстройкой, широкополосный усилитель сигнала рассогласования, ШИМ-компаратор, ШИМ-защелка, фазорасщепитель, узел плавного запуска, компаратор ограничения тока и выключения, компаратор контроля значения опорного напряжения, схема управления выходными ключами.

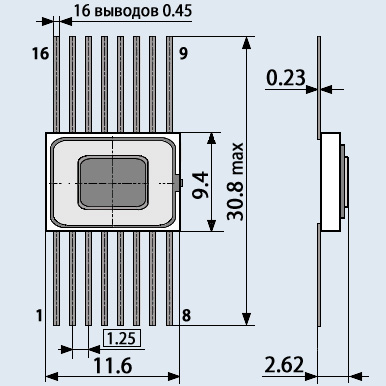

Корпус К1156ЕУ2 типа 4112.16-3, масса не более 2 г.
Технические условия: АЕЯР.431420.007-02.
