590КН14
Микросхемы 590КН14 представляют собой коммутирующую оперативно перестраиваемую матрицу аналоговых ключей (4x4) со схемой управления (дешифратором хранения) и предназначены для коммутации цифровых и аналоговых сигналов в системах сбора и обработки данных, в телеметрии, автоматике, телефонии, радиоэлектронике.
Совместимы со схемами ТТЛ, КМОП. С помощью четырех адресных входов, входов "сброс" и "доставка" осуществляется замыкание или размыкание любого из 16 ключей матрицы. Наличие ячеек памяти позволяет зафиксировать состояние ключей; предусмотрена (по сравнению с аналогами) возможность одновременного размыкания всех ключей матрицы.
Содержат 590 интегральных элементов.

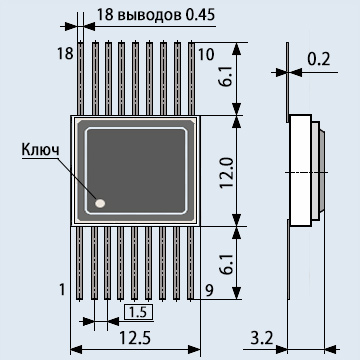

Корпус 590КН14 типа 427.18-1, масса не более 1,6 г.
Напряжение питания: ±15 ±10% В.
Рабочая температура: -60...+125 °С.
Технические условия: бК0.347.000-17ТУ.
