585ИК14
Микросхема 585ИК14 представляет собой блок приоритетного прерывания и предназначена для построения многоуровневых систем прерывания, для приема сигналов запроса на прерывание от различных устройств вычислительной системы для формирования сигналов управления микропроцессором при необходимости перехода к подпрограмме обработки прерывания.
ИС состоит из 8-разрядного регистра запросов на прерывание с шифратором приоритета, 3-разрядного регистра хранения текущего приоритета; 8-уровневой схемы сравнения приоритетов и 3-разрядного устройства кодировки приоритета с открытыми коллекторными выходами.
Содержит 550 интегральных элементов.

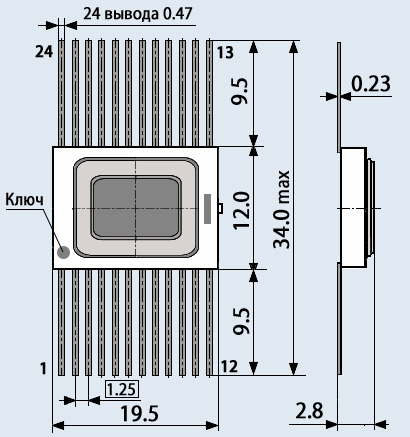

Корпус типа 405.24-2, масса не более 1,8 г.
Напряжение питания: 5 ±10% В.
Ток потребления: не более 130 мА.
Рабочая температура: -60...+125 °С.
Технические условия: бК0.347.181ТУ5.
