136ЛА3
Цифровая микросхема серии ТТЛ.
Микросхемы 136ЛА3 представляют собой 4 логических элемента 2И-НЕ.

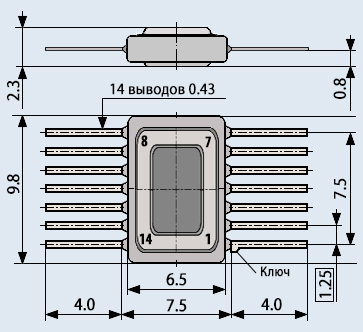

Корпус типа 401.14-4, масса не более 0,45 г.
Рабочая температура: -60...+125 °С.
Технические условия: И63.088.023ТУ1.
Предельно допустимые режимы эксплуатации 136ЛА3:
Напряжение источника питания .......... < 6 В
Кратковременное напряжение источника питания (5 мс) .......... < 7 В
Постоянное напряжение на входе .......... > -0,3 В
Напряжение на входе закрытой схемы .......... < 5,25 В
Вытекающий входной ток:
- для JK-триггера .......... < -10 мА
- для RS-триггера .......... < -1,2 мА
- для D-триггера .......... < -0,8 мА
Длительность фронта и среза входного импульса:
- для триггеров .......... < 150 нс
- для логических элементов .......... < 500 нс
Емкость нагрузки .......... < 150 пФ
Тепловое сопротивление кристалл-среда .......... 80 °С/Вт
