1114ЕУ3
Микросхема 1114ЕУ3 представляет собой схему управления импульсными источниками питания на коммутируемые мощности 8...10 Вт и предназначена для использования в импульсных источниках вторичного электропитания в телевизионной, и другой аппаратуре, с высокой частотой преобразования и широкими функциональными возможностями.
1114ЕУ3 может выполнять следующие функции: формирование опорного напряжения, усиление сигнала рассогласования, формирование пилообразного напряжения, широтно-импульсную модуляцию, формирование двухтактного и однотактного выхода, защиту от сквозных токов, усиление сигнала датчика тока или напряжения, управление (включение, выключение), формирование частотной характеристики, обеспечение «мягкого» запуска.

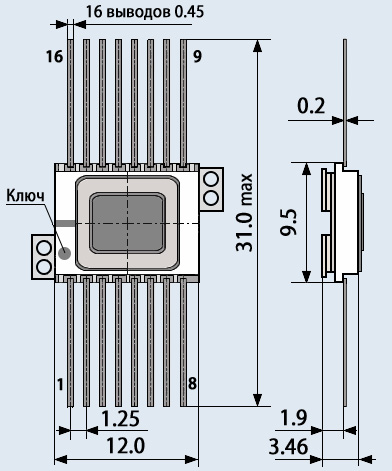

Корпус типа 4112.16-15.01, масса не более 1,4 г.
Напряжение питания: 9...36 В.
Ток потребления: не более 15 мА.
Рабочая температура: -60...+125 °С.
Технические условия: бК0.347.300-02ТУ.
