2Т914А
Транзисторы 2Т914А кремниевые эпитаксиально-планарные структуры p-n-p генераторные.
Предназначены для применения в усилителях мощности, умножителях частоты и автогенераторах на частотах до 400 МГц при напряжении питания 28 В.
Выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Тип прибора указывается на корпусе.
Масса транзистора не более 6 г.

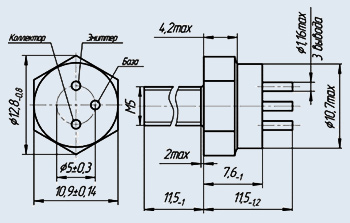

Тип корпуса: КТ-4-2.
Технические условия: АЕЯР.432150.048 ТУ.

Основные технические характеристики транзистора 2Т914А:
• Структура транзистора: p-n-p;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 7,2 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 350 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 65 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора:  0,8 А;
• Iк и max - Максимально допустимый импульсный ток коллектора: 1,5 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 2 мА (65В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 60;
• Ск - Емкость коллекторного перехода: не более 12 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 12 Ом;
• Рвых - Выходная мощность транзистора: не менее 7,2 Вт на частоте 400 МГц;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 20 пс
