2Т912А
Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в линейных усилителях мощности на частотах 1.5...30 МГц при напряжении питания 27 В.
Транзисторы 2Т912А, 2Т912Б выпускаются в металлокерамическом корпусе с жесткими выводами и монтажным винтом.
Внутри корпуса имеется полупроводниковый диод-датчик температуры.
Тип прибора указываются на корпусе.
Транзисторы 2Т912А-5, 2Т912Б-5 выпускаются в виде кристаллов с контактными площадками без кристаллодержателя и без выводов для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора в металлокерамическом корпусе не более 45 г, кристалла не более 0,01 г.

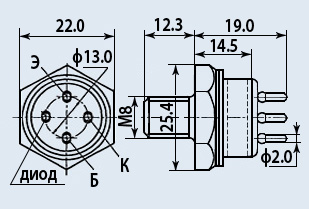

Тип корпуса: КТ-5 (ТО-63).
Технические условия: ЖК3.365.241 ТУ.
Основные технические характеристики транзистора 2Т912А:
• Структура транзистора: n-p-n;
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 30 Вт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 90 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 70 В (0,01кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 20 А;
• Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: не более 50 мА (70В);
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 10... 50;
• Ск - Емкость коллекторного перехода: не более 200 пФ;
• Ку.р. - Коэффициент усиления мощности: не менее 10 дБ;
• Рвых - Выходная мощность транзистора: не менее 70 Вт на частоте 30 МГц
