2Т364Б-2
Транзисторы 2Т364Б-2 кремниевые эпитаксиально-планарные структуры p-n-p переключательные.
Предназначены для применения в переключающих устройствах герметизированной аппаратуры.

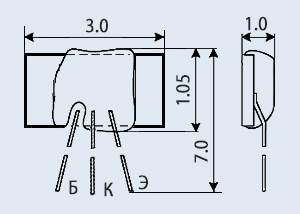

Бескорпусные на кристаллодержателе с гибкими выводами и защитным покрытием.
Выпускаются в индивидуальной сопроводительной таре.
Тип прибора указывается на сопроводительной таре.
Масса транзистора не более 0,006 г.
Технические условия: ЩТ3.365.060 ТУ.
Основные технические характеристики транзистора 2Т364Б-2:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 150 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 250 МГц;
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 25 В;
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 200 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 40...120;
• Ск - Емкость коллекторного перехода: не более 15 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 30 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 500 пс
