П210В
Транзисторы П210В германиевые сплавные структуры p-n-p универсальные.
Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

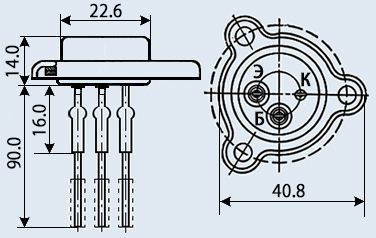

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора указан на корпусе.
Масса транзистора не более 37 г с наконечниками выводов и не более 48,5 г с крепежным фланцем.
Технические условия: аА0.336.483 ТУ.
Основные технические характеристики транзистора П210В:
• Структура транзистора: p-n-p
• Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 45 Вт;
• fh21э - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером: не менее 0,1 МГц;
• Uкбо проб - Пробивное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 45 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 25 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 12 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 15 мА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: более 10
